Konfigurasi wajanbolic 3G tampak pada gambar. Kunci utama wajanbolic 3G adalah digunakannya USB 3G yang dimasukan ke dalam pralon. Hasil perhitungan yang ada menunjukan bahwa diameter meminimal agar pipa pralon yang digunakan dapat beresonansi di frekuensi 1.95GHz harus minimal 9.5cm. Sayangnya, kebanyakan pralon 3” biasanya mempunyai diameter 9cm, jadi kita tidak mungkin menggunakan pralon 3”. Ukuran pipa pralon yang paling dekat adalah pipa pralon 4” yang rata-rata sekitar 11cm diameter-nya dan ini masih memenuhi syarat untuk dapat beresonansi pada frekuensi 1.95GHz.
Dimensi / ukuran yang di peroleh untuk antenna wajanbolic e-goen untuk 3G menggunakan wajan 51 cm yang ada di rumah saya adalah sebagai berikut,

Dw (Diameter Wajan)    51 cm

dw (Kedalaman Wajan)   14.9 cm

fw (fokus Wajan)       10.9 cm

D (Diameter Pralon)    10.9 cm

L (Panjang Lakban Al.) 25 cm

S (Lokasi USB Modem)   6.9 cm

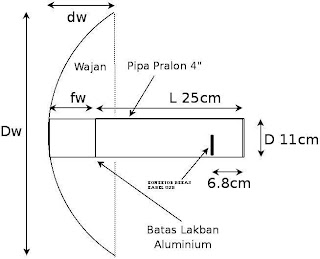

Ukuran Wajanbolic e-goen untuk 3G terlihat pada gambar. Dimensi yang berubah dan harus dihitung adalah “fw” yang merupakan fokus wajan yang dapat dihitung menggunakan rumus Dw * Dw / 16 dw. Proses pembuatan wajanbolic e-goen 3G sangat sederhana sekali melalui langkah-langkah berikut.

Langkah 1, potong pipa pralon 4” sesuai dengan perhitungan yang telah dilakukan. Beri tanda pada lokasi batas lakban aluminium dan juga lokasi untuk membuat lubang untuk memasukan USB modem 3G. Lokasi lubang modem USB 3G berada pada jarak 6.8cm dari belakang pipa pralon. Bor lubang untuk USB modem dan kerik menggunakan cutter agar USB dapat masuk ke lubang yang tersedia.

Langkah 2. Siapkan dop pralon 4” yang akan ditutupkan ke pipa pralon. Beri lakban aluminium pada dop pralon. Pastikan ada sedikit lakban aluminium di pinggir-nya supaya aluminium-nya nanti bersentuhan dengan aluminium yang ada pada badan pipa pralon.

Langkah 3. Beri lakban aluminium pada badan pipa pralon sampai 25 cm dari ujung. Lubangi menggunakan cutter lokasi tempat masuknya USB modem pada jarak 6.8cm dari ujung. Tutupkan dop pralon 4” yang kita beri lakban pada pipa pralon.

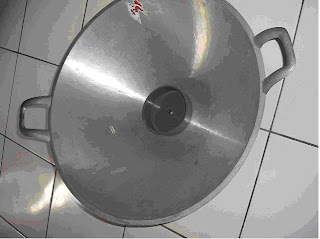

Langkah 4. Lubangi penggorengan dan dop pralon yang ke dua di tengah-nya. Pasang dop pralon ke wajan menggunakan mur dan baut

Selesai sudah pembuatan antenna wajanbolic e-goen untuk 3G & membutuhkan waktu sekitar 30 menit untuk melakukan itu semua.

MODIF MENGGUNAKAN KABEL ANTENA UHF

KONEKTOR BEKAS KABEL USB ATAU KONEKTOR BUAT ANTENA ORARI.

Kalo konektor bekas kabel usb,kabel ada 4,jadikan 2,gabung satu dg yg lain sehingga jadi 2 kabel aja yg keluar,terus disambung dg kabel uhf (+/- terserah yg diatas/diantena.kalo yg dibawah, += tengah,- =pinggir)
